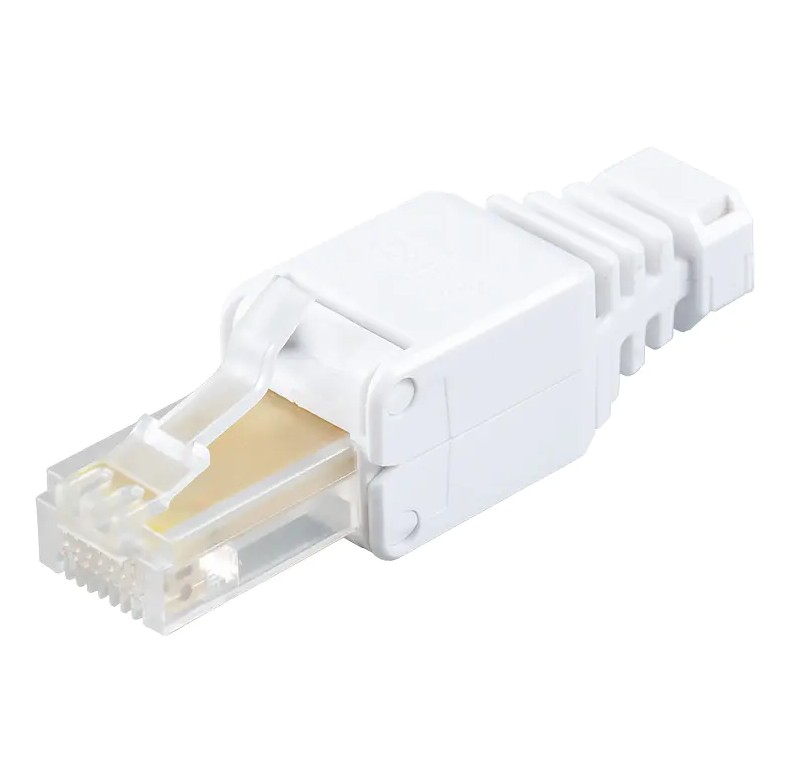

Was ist ein werkzeugloser Stecker und warum revolutioniert er die Netzwerkverkabelung?

#toc_container { background: #f9f9f9; border: 1px solid #aaa; padding: 10px; margin-bottom: 10px; width: auto; display: table; font-size: 18px; line-height: 1.5; } .toc_title { display: flex; align-items: center; justify-content: space-between; font-weight: 700; margin: 0; padding: 0; } .toc-icon-toggle { width: 20px; height: 20px; cursor: pointer; line-height: 0; margin-left: 10px; } .toc_list { overflow: hidden; transition: max-height 0.1s, max-width 0.15s; } .toc_list li a { text-decoration: none; text-shadow: none; color: #f08300; } .toc_list li a:hover { text-decoration: underline; } #toc_container ul ul { margin-left: 20px; } function smoothScrollTo(targetY) { const startY = window.pageYOffset const diff = targetY - startY const distance = Math.abs(diff) const duration = Math.min(3000, Math.max(1000, distance * 0.6)) let startTime = null let animationFrameId = null function easeOutQuint(t) { return 1 - Math.pow(1 - t, 5) } function step(timestamp) { if (!startTime) startTime = timestamp const time = timestamp - startTime const progress = Math.min(time / duration, 1) const eased = easeOutQuint(progress) window.scrollTo(0, startY + diff * eased) if (progress < 1) { animationFrameId = requestAnimationFrame(step) } } function onUserScroll() { cancelAnimationFrame(animationFrameId) window.removeEventListener('wheel', onUserScroll) window.removeEventListener('touchstart', onUserScroll) } window.addEventListener('wheel', onUserScroll, { passive: true }) window.addEventListener('touchstart', onUserScroll, { passive: true }) requestAnimationFrame(step) } document.addEventListener('DOMContentLoaded', () => { const tocTitle = document.querySelector('.toc_title') const list = document.querySelector('.toc_list') tocTitle.insertAdjacentHTML( 'beforeend', '' + '' + '' + '' + '' + '' ) const toggle = document.querySelector('.toc-icon-toggle') const listHeight = list.scrollHeight const listWidth = list.scrollWidth list.style.maxHeight = 0 list.style.maxWidth = 0 toggle.addEventListener('click', () => { if (list.style.maxHeight === '0px') { list.style.maxHeight = listHeight + 'px' list.style.maxWidth = listWidth + 'px' list.style.marginTop = '10px' } else { list.style.maxHeight = '0px' list.style.maxWidth = '0px' list.style.marginTop = '0px' } }) document.querySelector('.toc_list').addEventListener('click', (e) => { const link = e.target.closest('a') if (!link) return e.preventDefault() e.stopPropagation() const id = link.dataset.id || link.getAttribute('href')?.replace('#', '') const target = document.getElementById(id) if (!target) return const realTarget = target.closest('h2') || target setTimeout(() => { const rect = realTarget.getBoundingClientRect() const scrollTop = window.pageYOffset const top = rect.top + scrollTop - window.innerHeight / 2 + realTarget.offsetHeight / 2 smoothScrollTo(top) }, 0) }, true) }) Content1 Technische Grundlagen: Wie zuverlässige Verbindungen ohne Werkzeug hergestellt werden 1.1 Entwicklung der Schneidklemmverbindungstechnologie (IDC). 1.2 Gewährleistung der Abschirmungsintegrität 2 Leistungsvergleich: Werkzeugloser Anschluss vs. herkömmliches Crimpen 3 Anwendungsszenarien 3.1 Rechenzentren und Serverräume 3.2 Intelligente Gebäude und strukturierte Verkabelung 3.3 Industriestandorte und temporäre Netzwerkbereitstellung 4 Auswahlhilfe 4.1 Zuordnung nach Netzwerkqualität 4.2 Zuordnung nach Kabeltyp 5 Installationsgrundlagen: Wichtige Schritte, um den Erfolg der werkzeuglosen Terminierung beim ersten Mal sicherzustellen 6 Entwicklungstrends: Zukünftige Entwicklung der werkzeuglosen Anschlusstechnologie 6.1 Optimierung der Hochleistungs-PoE-Kompatibilität 6.2 Modulares und integriertes Design A Werkzeugloser Stecker ist ein Steckverbinder, der den Anschluss von Netzwerkkabeln vervollständigt, ohne dass Spezialwerkzeuge wie Crimpzangen oder Kabelabisolierer erforderlich sind. Sein Hauptvorteil liegt in der Verkürzung des herkömmlichen professionellen Crimpvorgangs von 3 bis 5 Minuten auf nur 30 bis 60 Sekunden und verringert gleichzeitig die Abhängigkeit vom Können des Bedieners. In Rechenzentren, intelligenten Gebäuden und industriellen Auzumatisierungsszenarien kann der Einsatz werkzeugloser Anschlusstechnologie die Gesamteffizienz der Verkabelung verbessern mehr als 40 % und reduzieren Sie die durch unsachgemäße Bedienung verursachte Kontaktausfallrate von 8–12 % (herkömmliche Methode) auf unter 2 %. Technische Grundlagen: Wie zuverlässige Verbindungen ohne Werkzeug hergestellt werden Herkömmliche RJ45-Stecker basieren auf Crimpwerkzeugen aus Metall, um acht Kupferleiter in Klingen zu pressen und gleichzeitig überschüssige Drähte abzuschneiden. Werkzeuglose Stecker erreichen durch innovative mechanische Strukturen eine gleichwertige elektrische Leistung und mechanische Festigkeit. Entwicklung der Schneidklemmverbindungstechnologie (IDC). Werkzeuglose Stecker nutzen die verbesserte IDC-Technologie mit präzisen zweischneidigen Klingen im Inneren. Nach dem Einführen der gemäß T568A/B-Standards angeordneten Kabeladern erfolgt der Abschluss durch die folgenden zwei Methoden: Push-Down-Typ: Der Druck wird direkt durch eine obere Abdeckung auf das Gehäuse ausgeübt, wodurch die Leiter in die Klingen gedrückt und überschüssiges Material abgeschnitten werden. Dies ist für ungeschirmte Cat5e/Cat6-Modelle geeignet. Schraub-/Drehverschlusstyp: Eine hintere Mutter wird gedreht, um einen internen Pressblock nach vorne zu treiben und die Leiter allmählich zusammenzudrücken. Dies kommt häufig bei geschirmten Cat6A/Cat7/Cat8-Modellen vor und sorgt für einen stärkeren Auszugswiderstand (typischerweise ≥50 N). Gewährleistung der Abschirmungsintegrität Für geschirmte Twisted-Pair-Anwendungen (STP/FTP) verfügen werkzeuglose Stecker über Metallgehäuse in Kombination mit rückseitigen Erdungsklemmen. Dieses Design gewährleistet einen 360-Grad-Vollkontakt der Abschirmschicht. Am Beispiel des abgeschirmten Cat6A-Typs zieht sich der Metallkompressionsring automatisch fest und durchdringt die äußere Abschirmungsschicht des Kabels, während die hintere Mutter festgezogen wird, wodurch eine Erdungskontinuität mit unten gesteuerter Übertragungsimpedanz erreicht wird 50mΩ , erfüllt die Anforderungen der Norm ISO 11801 an abgeschirmte Verbindungen. Leistungsvergleich: Werkzeugloser Anschluss vs. herkömmliches Crimpen Obwohl sich die Bedienungsmethoden unterscheiden, entsprechen qualifizierte werkzeuglose Stecker hinsichtlich der elektrischen Leistung herkömmlichen Crimpsteckern oder übertreffen diese sogar. Die folgende Tabelle vergleicht die wichtigsten Parameter: Tabelle 1: Vergleich der wichtigsten Leistungsindikatoren zwischen werkzeuglosen Steckern und herkömmlichen Crimpsteckern Vergleichsartikel Werkzeugloser Stecker (Cat6A Shielded) Herkömmlicher Crimpstecker (Cat6A geschirmt) Kündigungszeit 30–60 Sekunden 3–5 Minuten Erforderliche Werkzeuge Keine Spezialwerkzeuge erforderlich Crimpzange, Abisolierzange, Kabeltester Einfügedämpfung (100 MHz) ≤0,1 dB ≤0,15 dB Rückflussdämpfung (100 MHz) ≥26dB ≥24dB Auszugswiderstand ≥50N ≥30N Wiederbeendigungszyklen 2–3 Mal 1 Mal (Steckeraustausch erforderlich) Fähigkeitsanforderung Niedrig (nach Farbcode einfügen) Hoch (erfordert Crimpkraft und Winkelkontrolle) Wie in der Tabelle gezeigt, übertreffen werkzeuglose Stecker das herkömmliche Crimpen sowohl hinsichtlich der Einfügedämpfung als auch der Rückflussdämpfung. Dies ist auf die integrierte Präzisionsbearbeitung der Innenmesser zurückzuführen, die Kontaktwiderstandsschwankungen durch ungleichmäßige manuelle Crimpkraft eliminiert. Anwendungsszenarien Rechenzentren und Serverräume In Rechenzentren mit Tausenden von Informationspunkten ist die Verkabelungsdichte extrem hoch und der Platz begrenzt. Benutzen Werkzeuglose Stecker kann die tägliche Terminierungskapazität eines einzelnen Technikers erhöhen 50–80 Einheiten to 150–200 Einheiten . Noch wichtiger ist, dass das werkzeuglose Design den direkten Betrieb an der Rückseite von Schränken oder in Kabelkanälen ermöglicht, ohne dass Platz für Crimpwerkzeuge benötigt wird, wodurch die Wartungsausfallzeiten bei in Betrieb befindlichen Systemen erheblich reduziert werden. Intelligente Gebäude und strukturierte Verkabelung Verkabelungssysteme für gewerbliche Bürogebäude erfordern häufig die Konstruktion in begrenzten Räumen wie Deckenkanälen und Bodenkanälen. Das kompakte Design werkzeugloser Stecker (einige Modelle sind nur 40–45 mm lang) ermöglicht in Kombination mit rückseitigen Zugentlastungsstrukturen den direkten Anschluss an engen Stellen. Dies vermeidet Fehler in der Drahtreihenfolge oder schlechtes Crimpen, die durch unzureichenden Betriebsraum verursacht werden, der bei herkömmlichen Methoden üblich ist. Industriestandorte und temporäre Netzwerkbereitstellung In Fabrikautomatisierungs-, Messebau- oder Notfallkommunikationsszenarien erfordern Netzwerktopologien häufig vorübergehende Anpassungen. Die wiederanschließbare Funktion werkzeugloser Stecker (erlaubt zwei bis drei Neuverdrahtungszyklen) macht sie ideal für mobile Geräte und temporäre Verbindungen. Abgeschirmte Modelle mit Metallgehäuse widerstehen elektromagnetischen Störungen (EMI) in industriellen Umgebungen wirksam und sorgen so für eine stabile Gigabit-/10-Gigabit-Übertragung auch in der Nähe von Frequenzumrichtern und Motoren. Auswahlhilfe Auf dem Markt erhältliche werkzeuglose Stecker werden je nach Leistungsklasse, Abschirmungstyp und Verriegelungsmechanismus in mehrere Serien unterteilt. Eine falsche Auswahl wirkt sich direkt auf die Leistung und Lebensdauer der Verbindung aus. Zuordnung nach Netzwerkqualität Cat5e (erweiterte Kategorie 5): Geeignet für Netzwerke mit 100 Mbit/s bis 1 Gbit/s. Ungeschirmte Push-Down-Typen sind ausreichend und bieten die niedrigsten Kosten. Cat6 (Kategorie 6): Unterstützt 1 Gbit/s bis 10 Gbit/s (kurze Distanzen). Um die Haltekraft des Kabels zu erhöhen, werden geflügelte Herunterdrückstrukturen empfohlen. Cat6A (erweiterte Kategorie 6): Die Standardübertragungsentfernung von 10 Gbit/s erreicht 100 Meter. Zur Kontrolle von Alien-Crosstalk sind vollständig abgeschirmte Metallgehäuse mit Twist-Lock-Rückteilen zwingend erforderlich. Cat7/Cat8 (Kategorie 7/8): Entwickelt für 25G/40G und höhere Geschwindigkeiten. Es sind vollständig abgeschirmte Metallschnallenstrukturen erforderlich, bei denen die hinteren Muttern eine Erdung der Abschirmschicht erreichen, um eine durchgängige Abschirmkontinuität zu gewährleisten. Zuordnung nach Kabeltyp Kabel mit unterschiedlichem Außendurchmesser erfordern passende werkzeuglose Stecker mit entsprechenden Drahtstärkenbereichen. Allgemeine Spezifikationen sind wie folgt: Standard-Rundkabel (Außendurchmesser 5,5–6,5 mm): Wählen Sie Modelle mit Standard-Hinterbohrungsdurchmesser Schlankes Patchkabel (Außendurchmesser 4,0–5,0 mm): Wählen Sie Modelle, die mit schmalen Drähten kompatibel sind, um loses Crimpen zu vermeiden Extraschweres Industriekabel (Außendurchmesser 7,0–9,0 mm): Wählen Sie hintere Abschnitte mit großem Durchmesser und verstärkten Zugentlastungsstrukturen Installationsgrundlagen: Wichtige Schritte, um den Erfolg der werkzeuglosen Terminierung beim ersten Mal sicherzustellen Obwohl das werkzeuglose Design die Betriebsschwelle senkt, ist die Einhaltung standardisierter Verfahren dennoch wichtig, um eine langfristige Zuverlässigkeit sicherzustellen. Präzise Steuerung der Abisolierlänge: Isolieren Sie den Außenmantel auf die auf dem Stecker markierte Länge ab (normalerweise 12–15 mm). Behalten Sie den verdrehten Zustand bis zum Moment vor dem Einsetzen bei, um ein übermäßiges Aufdrehen zu vermeiden, das zu einer Überschreitung des Near-End Crosstalk (NEXT) führt. Strikte Reihenfolge der Farbcodes: Unabhängig davon, ob Sie die Standards T568A oder T568B verwenden, stellen Sie sicher, dass alle acht Leiter vollständig gerade und in der richtigen Reihenfolge angeordnet sind. Einige werkzeuglose High-End-Stecker verfügen über transparente Kabelkanäle zur visuellen Bestätigung der Position jedes Leiters. Komplett in einer Bewegung einfügen: Führen Sie das angeordnete Aderbündel senkrecht in den Stecker ein, bis jeder Leiter den inneren Anschlag erreicht. Stellen Sie bei Twist-Lock-Typen sicher, dass sich das Drahtbündel vor dem Festziehen nicht zurückgezogen hat. Üben Sie ausreichend Druck aus: Üben Sie bei Push-Down-Typen gleichmäßigen Druck mit den Fingern oder der Handballenferse aus; Ein hörbares „Klicken“ zeigt an, dass die Abdeckung vollständig sitzt. Ziehen Sie bei Twist-Lock-Typen die hintere Mutter in der angegebenen Richtung fest, bis ein erheblicher Widerstand spürbar ist, was normalerweise erforderlich ist 3–5 Umdrehungen . Verifizierung und Tests: Verwenden Sie nach der Terminierung immer einen Kabelzertifizierungstester für Durchgangs-, Übersprech- und Rückflussdämpfungstests. Verwenden Sie bei abgeschirmten Modellen ein Multimeter, um die Leitfähigkeit zwischen der Abschirmschicht und dem Metallgehäuse des Steckers zu überprüfen. Häufige Fehlerwarnung: Ungefähr 60 % der werkzeuglosen Anschlussfehler sind auf eine zu große Abisolierlänge zurückzuführen, die zu viele unverdrillte Aderpaare freilegt, oder auf falsche Aderreihenfolgen, die beim Crimpen erzwungen werden. Da werkzeuglose Klingen in der Regel schärfer sind als herkömmliche Stecker, sind Leiterschäden durch falschen Anschluss irreversibel. Vor einem erneuten Versuch muss das Kabel erneut abgeschnitten werden. Entwicklungstrends: Zukünftige Entwicklung der werkzeuglosen Anschlusstechnologie Da die Stromversorgung über PoE (IEEE 802.3bt) auf 90 W ansteigt und Single Pair Ethernet (SPE) im industriellen IoT an Bedeutung gewinnt, Werkzeuglose Stecker stellen Sie sich neuen technischen Herausforderungen und Upgrade-Richtungen. Optimierung der Hochleistungs-PoE-Kompatibilität Hoher Strom, der durch Kontaktpunkte fließt, erzeugt Joulesche Erwärmung und erhöht den Kontaktwiderstand. Werkzeuglose Stecker der neuen Generation verfügen über vergoldete Kontakte aus Phosphorbronze mit hoher Leitfähigkeit (die Dicke der Vergoldung wurde von traditionell 3 μin auf erhöht). 6–10 μin ) und die IDC-Messerkontaktbereiche vergrößern. Dies kontrolliert den Temperaturanstieg innerhalb von 15 °C und erfüllt so die Zuverlässigkeitsanforderungen für einen langfristigen 90-W-PoE-Betrieb. Modulares und integriertes Design Einige Hersteller haben bereits werkzeuglose Stecker mit integrierten LED-Anzeigen eingeführt. Nachdem die Terminierung abgeschlossen ist, zeigen helle Farben direkt die Korrektheit der Kabelreihenfolge (grün) oder Fehler (rot) an, wodurch die Prüfzeit vor Ort um ein Vielfaches verkürzt wird 50 % . Darüber hinaus entstehen werkzeuglose Adapterlösungen, die mit M12-Industriesteckverbindern kompatibel sind und darauf abzielen, die physikalische Schichtgrenze zwischen Büronetzwerken und industriellen Feldbussen zu überbrücken.
